    QW型潜水式排污泵

    发布时间：

    2025-09-05

    作者：

    来源：

    微博 微信 朋友圈 QQ QQ空间 复制链接

    QW型潜水式排污泵简称QW潜污泵，是一款高效无堵塞潜水排污泵，主要部件由叶轮、泵体、底座潜水电机组成,设计合理，配套电机合理，效率高，节能效果显著，该类型的水泵是我公司开发的最新产品。由于采用独特的单通道叶轮、动密封采用两组特殊材料的硬质合金机械密封装置。电机用油室隔开，具有无堵塞、高效率、节能显著，是我国泵类更新换代的最新产品，深受用户欢迎和好评。

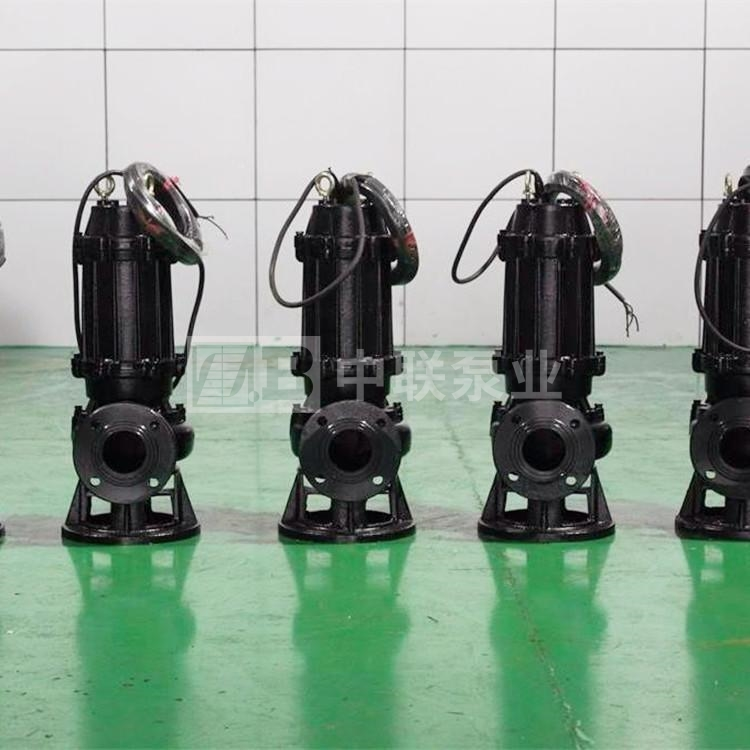

    ↑点击图片了解QW型潜污泵产品详情及价格信息↑

           QW型潜污水泵和电机是同一根轴，由于水泵位于整个排污泵最下端，它能极大限度抽吸地面积余污水，适合输送介质温度不高于50℃，PH=4~10，同感固体颗粒直径为15~110mm，纤维长度为进口口径的5倍;广泛应用于市政工程、建筑工程、厂矿企业排污及医院、宾馆、住宅区的污水排放。产品执行Q/TBJW2-2003《污水污物潜水电泵》标准。

    QW型潜水式排污泵型号参数

           流量范围：2～1500m3/h
           扬程范围：3～45m
           转速n：970～2900r/min
           环境温度T：≤+40℃
           介质温度：－15℃～+60℃
           介质密度：≤1.3X103kg/m3
           介质PH值范围：5～9
           系统极高工作压力：≤0.6Mpa

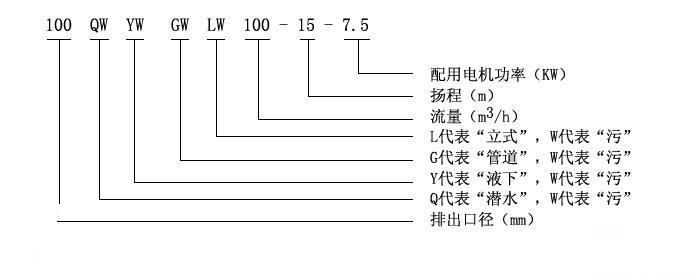

           型号说明：100QW110-10-7.5
           100—泵排出口径为100mm
           QW——潜水式污水泵
           110——设计流量为15m3/h
           10——设计扬程为10m
           7.5——电机功率3kw


    QW型潜水式排污泵产品特点
           1、电缆耐用、防水：耐污重型橡套软电缆，树脂灌注，压紧固定，绝无拉松，长久可靠。
           2、双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机安全。
           3、多道检测，多道保护：油水探头，浮子开关，均能实时检测，并能实现报警、停机、保留故障信号等功能，使潜水电机安全可靠。
           4、过流能力强：双流道设计，确保泵运行效率高且无堵塞。
           5、维修方便：采用双导轨的耦合装置，使泵起降时无需水下操作，维护便捷，省时省工。


    QW型潜水式排污泵结构性能特性

    QW型不锈钢潜污泵结构性能特性图
           ①采用大流道抗堵塞水力部件设计，采用独特的单叶片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。
           ②机械密封采用新型硬质耐腐的碳化钨材料，同时将密封改进为双端面密封，材质为硬质耐腐碳化钨，具有耐用，耐磨等特点，使其长期处于油室内运行，可使泵安全连续运行8000小时以上。
           ③整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。
           ④该泵密封油室内设置有高精度抗干扰漏水检测传感器，及定子绕组内预埋了热敏元件，泵密封油室内设有高精度抗干扰油水探头，当水泵侧机械密封损坏后，水进入油室，探头发生信号，对水泵电机绝对保护。
           ⑤可根据用户需要配备全自动安全保护控制柜，对泵的漏水、漏电、过载及超温等进行绝对保护，提高了产品的安全性与可靠性。
           ⑥浮球开关可以根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。
           ⑦可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来极大方便，人可不必为此而进入污水坑。
           ⑧能够在全扬程范围内使用，而保证电机不会过载。
           ⑨有两种不同的安装方式，固定式自动耦合安装系统，移动式自由安装系统。
